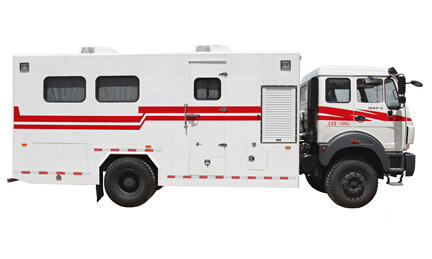

LK5122TBC 儀表車



一、概述：
本儀表車主要由汽車底盤、箱體、控制儀表，井場監控、通訊設備等機構組成。主要用于油田壓裂作業時集中控制和指揮車輛及操作人員。
二、 主要性能：適用于陸上油氣井壓裂作業全過程監控，能對8~16臺壓裂車和2臺混砂車進行集中操控。
三、 主要部件技術參數：
1、汽車底盤
（1）型號：ND1165A48J（4×2）
（2）軸距：4500、4800 mm
（3）發動機型號：WP10.300E40、WP10.270E40
（4）發動機功率：221 kW、199 kW
2、采用KH-6532監測記錄系統。具備大型壓裂施工記錄條件，可同時記錄油管，套管分別注砂的作業過程，對兩套車組的壓力、排量、加砂量、砂比、階段量等進行記錄。
3、壓裂車的控制系統采用網絡(luò )控制，能控制8-16臺壓裂車，并帶有過程監視。
4、外形尺寸（長×寬×高）：9110mm×2500mm×3800mm
5、總質量：11680 kg
